Kennis van de industrie
Het dimensioneren van een generatorradiator op basis van warmteafwijzing, niet op kW-typeplaatje
Een veel voorkomende valkuil is het selecteren van een generatorkoelradiator alleen vanaf generatorset kW. Wat feitelijk de radiatorcapaciteit regelt, is die van de motor hitte afwijzing in koelvloeistof (en vul lucht in, indien geïntegreerd). Twee motoren met dezelfde kW kunnen zeer verschillende warmte afstoten, afhankelijk van de cilinderinhoud, turbolading, verbrandingskalibratie en nabehandeling van emissies.
Wat u moet opvragen in het gegevensblad van de motor/aggregaat
- Warmteafvoer van koelvloeistof bij nominale belasting en bij de meest voorkomende bedrijfsbelasting
- Koelvloeistofdebiet en toelaatbare drukval aan de koelvloeistofzijde
- Thermostaatuitlaattemperatuur en maximaal toegestane koelvloeistoftemperatuur
- Vereisten voor omgevingsontwerptemperatuur en hoogtecorrectie
In onze productie valideren we de dimensionering doorgaans aan de hand van testcurven in plaats van te vertrouwen op een enkel “capaciteits”-getal. Dit vermindert de kosten van overdimensionering en vermijdt het risico van onderkoeling bij hoge omgevingstemperaturen of een beperkte luchtstroom.
Vinnendichtheid versus vervuiling: het kiezen van buis-en-vin-geometrie voor uw site
Een hogere vinnendichtheid kan de warmteoverdracht bevorderen, maar verhoogt ook de weerstand aan de luchtzijde en wordt gevoeliger voor stof, olienevel en insecten. Voor generatoren in de mijnbouw, de cementindustrie, de landbouw of installaties langs de weg betekent ‘meer vinnen’ vaak sneller prestatieverlies tenzij filtratie en reiniging gedisciplineerd zijn.
Praktische selectietips
- Stoffige omgevingen: geef de voorkeur aan meer open lamellenafstanden om de reinigingsintervallen te verlengen
- Kustlucht/lucht met een hoog zoutgehalte: geef prioriteit aan een strategie voor corrosiebescherming (materiaal/coating) boven agressieve vinnendichtheid
- Compacte behuizingen: breng de lamellendichtheid in evenwicht met de ventilatorcapaciteit – los de warmte niet op door een knelpunt in de luchtstroom te creëren
Vuistregel: als uw team realistisch gezien niet in staat is om de spoel regelmatig te reinigen, kies dan een geometrie die vervuiling tolereert in plaats van maximale schone spoelprestaties na te streven.
Waarom de statische ventilatordruk en het omhulselontwerp bepalend zijn voor echte koelprestaties
De prestaties van radiatoren in het veld worden vaak beperkt door de luchtstroom, niet door de kernefficiëntie. Een ventilator die er “groot genoeg” uitziet onder vrijblazende omstandigheden, kan ondermaats presteren als je een kern, rooster, bochten in de behuizing en geluidsdemping toevoegt. Waar het om gaat is de ventilatorcurve die het systeem nodig heeft statische druk .
Verhul details die kopers moeten controleren
- Afstand tussen ventilator en kern en tipspeling (te groot verhoogt de recirculatie en het geluid)
- Uniforme luchtstroomverdeling over de kern (voorkomt hotspots en buisvermoeidheid)
- Afdichting tussen mantel en kernomtrek (voorkomt bypass-lucht)
Wanneer we assemblages testen, letten we op plaatselijke temperatuurstijgingen – vaak een teken van bypass-lekkage of een ongelijkmatig snelheidsprofiel in plaats van ‘onvoldoende radiatorgrootte’.
Drukval aan de koelvloeistofzijde: de verborgen specificatie die een motor kapot kan maken
Zelfs een kern van goede grootte kan problemen veroorzaken als de drukval aan de koelvloeistofzijde te hoog is. Overmatige beperking kan de stroom door de motor verminderen, de lokale metaaltemperatuur verhogen en chronische oververhitting veroorzaken bij tijdelijke belastingen. Het kan ook de afdichtingen en lagers van de waterpomp belasten.
Hoe ‘goed’ eruit ziet in aanbestedingsdocumenten
- Opgegeven toelaatbare drukval in de radiator bij een gedefinieerd koelvloeistofdebiet
- Kernmodel en buisontwerp afgestemd op de motorpompcurve
- Validatiegegevens tonen stabiele koelvloeistofuitlaattemperatuur zonder pompcavitatiesymptomen
Tip van koper: als een leverancier geen drukvalinformatie kan verstrekken, loopt u een integratierisico dat zich bij de inbedrijfstelling zal voordoen.
Materiaalkeuze gaat niet alleen over thermische geleidbaarheid. Het gaat ook om repareerbaarheid, trillingstolerantie, corrosie-omgeving en levenscycluskosten. Koper/messing heeft vaak de voorkeur als reparatie ter plaatse gebruikelijk is; Aluminium kan uitblinken in gewichtsgevoelige ontwerpen en moderne productieconsistentie als de corrosiecontrole op de juiste manier wordt ontworpen.
| Beslissingsfactor | Koper/messing kern | Aluminium kern |
| Reparatie ter plaatse | Over het algemeen gemakkelijker in veel regio's te repareren | Vereist mogelijk gespecialiseerde processen |
| Gewicht | Zwaarder | Lichter |
| Trillingsstrategie | Robuust met de juiste montage | Vereist een zorgvuldig ontwerp van verbindingen/steunen |
| Corrosiebeheersing | Hangt af van de chemie van het koelmiddel en de zwerfstroom | Vereist vaak een striktere koelmiddeldiscipline |
Een praktische vergelijking om radiatormateriaal af te stemmen op de onderhoudsrealiteit en de locatieomgeving.
In onze eigen productie zien we de beste resultaten wanneer kopers materiaal kiezen op basis van onderhoudsmogelijkheden en milieu, in plaats van op basis van één enkele ‘beste’ veronderstelling.
Koelvloeistofchemie: cavitatie, kalkaanslag en waarom het mengen van koelvloeistoffen duur is
Veel “defecten” van radiatoren zijn chemische fouten: kalkafzetting vermindert de warmteoverdracht, cavitatie beschadigt metalen oppervlakken in de buurt van hogesnelheidszones, en incompatibele additievenpakketten creëren slib dat buizen blokkeert. Voor dieselgeneratoren komen de kosten van slechte koelvloeistofpraktijken naar voren als oververhitting tijdens acceptatie van de belasting en voortijdige slijtage van onderdelen.
Plaatsgewoonten die de radiatorkern beschermen
- Gebruik gedeïoniseerd/gedistilleerd water bij het mengen van concentraten (voorkomt minerale aanslag)
- Vermijd het mengen van koelvloeistoftechnologieën, tenzij de OEM van de motor dit uitdrukkelijk toestaat
- Houd het niveau van de remmers en de pH op peil door periodiek te testen in plaats van alleen maar bij te vullen
- Aarding en elektrische controles om het risico op zwerfstroomcorrosie te verminderen
Praktische afhaalmaaltijden: een schone kern kan het aangetaste koelmiddel niet compenseren; behandel koelvloeistof als een verbruiksartikel met specificaties, en niet alleen als een vloeibare vulling.
Hoogte- en omgevingsreductie: wat er verandert boven 1.000 m
Naarmate de hoogte toeneemt, neemt de luchtdichtheid af. Een lagere dichtheid betekent minder massale luchtstroom bij dezelfde ventilatorsnelheid, waardoor de warmteafvoer van de radiator wordt verminderd. Tegelijkertijd kunnen motoren minder presteren, maar niet altijd voldoende om koelverliezen te compenseren, vooral in compacte, stille behuizingen.
Hoe correct te specificeren
- Vermeld de ontwerpomgevingstemperatuur en locatiehoogte op de bestelbon
- Vereist prestatiebevestiging onder die omstandigheden, niet alleen bij “standaard” aannames op zeeniveau
- Als er een behuizing wordt gebruikt, vermeld dan de details van de inlaat-/uitlaatkanalen (deze drijven de systeemdruk aan)
Omdat wij verzenden naar 30 landen met uiteenlopende klimaten zijn we gewend om rekening te houden met deze locatiespecifieke beperkingen zonder de aanschaf al te ingewikkeld te maken.
Radiatormontage en trillingsisolatie: vermindering van scheuren en lekkages
Dieselgeneratoren produceren continue trillingen en torsie-excitatie, en transport voegt schokbelastingen toe. Veel lekken ontstaan bij verbindingen, headers of montage-interfaces wanneer de isolatie onvoldoende of niet goed uitgelijnd is. De beste radiator kan nog steeds falen als de ondersteuningsstrategie verkeerd is.
Montagemethoden die de levensduur verlengen
- Gebruik isolatiesteunen die geschikt zijn voor de massa van de radiator en het verwachte trillingsspectrum
- Laat thermische uitzetting toe zonder binding (beugels met sleuven of flexibele steunen)
- Voorkom voorbelasting en verkeerde uitlijning van de slang; gebruik de juiste buigradius en steunklemmen
- Beheers de resonantie door de stijfheid van de ventilator, de mantel en het frame te controleren
Koperinzicht: Vraag om trillingsoverwegingen als onderdeel van de radiatormontage, en niet als bijzaak tijdens de installatie.
Lektests en kwaliteitssignalen die ertoe doen bij een radiatorleverancier
Niet alle “druktesten” zijn gelijk. Bij een korte hydrotest kunnen gaatjes worden gemist die na thermische cycli gaan lekken. Zoek voor due diligence aan de koperszijde naar een proces dat productiecontroles koppelt aan herhaalbare acceptatietests.
Kwaliteitscontrolepunten die de moeite waard zijn om aan te vragen
- Gedocumenteerde lektestdruk, vasthoudtijd en acceptatiecriteria
- Traceerbaarheid voor kernbatches en soldeer-/soldeerparameters
- Thermische cycli of validatietesten voor nieuwe ontwerpen
- Duidelijk verpakkings- en transportbeschermingsplan om schade aan de vin en het maaibord te voorkomen

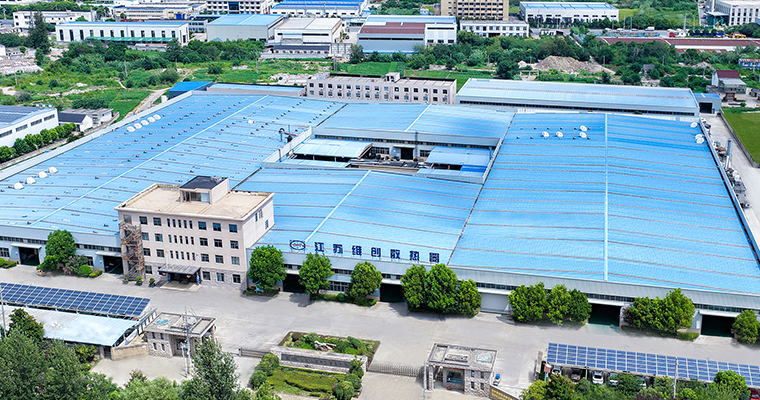

Met 60.000 m² van gestandaardiseerde productieruimte en een technisch team van 50 kerningenieurs hebben we ontdekt dat gedisciplineerd testen de gemakkelijkste manier is om veldresultaten voorspelbaar te maken, vooral bij grootschalige programma’s.
Kaart voor probleemoplossing in het veld: waar de symptomen gewoonlijk op wijzen
Wanneer een generator heet wordt, krijgt de radiator vaak als eerste de schuld. In de praktijk duiden de symptomen vaak op problemen met de luchtstroom, de koelvloeistofstroom of controleproblemen. Een eenvoudig symptoom-naar-oorzaak-overzicht helpt kopers en serviceteams de downtime te verminderen.
| Waargenomen symptoom | Meest waarschijnlijke richting | Snelle controle |
| Oververhit vooral bij hoge omgevingstemperaturen | De luchtstroommarge is onvoldoende | Controleer verstopping van het rooster, ventilatorsnelheid en drukval in de behuizing |
| Temperatuurpieken tijdens acceptatie van belasting | Koelvloeistofstroom of regelvertraging | Controleer de werking van de thermostaat, staat van de pomp en ingesloten lucht |
| Normale koelvloeistoftemperatuur, hoge metaaltemperatuur van de motor | Probleem met stroomverdeling | Inspecteer beperkingen, ingezakte slangen, interne verstopping |
| Geleidelijke prestatiedaling gedurende weken/maanden | Vervuiling of schilfering | Controleer vervuiling aan de luchtzijde en de kwaliteit van de koelvloeistof |
Een snelkoppeling voor het oplossen van problemen om mogelijke oorzaken te achterhalen voordat de radiateurkern wordt vervangen.
Efficiëntietip: meet de werkelijke luchtinlaattemperatuur en het ventilatortoerental voordat u de hardware vervangt - veel "radiatorproblemen" zijn operationeel.
Specificeren voor stille behuizingen: beheren van recirculatie en korte heteluchtcycli
Stille (akoestische) luifels introduceren stromingsweerstand en kunnen recirculatie creëren waarbij warme afvoerlucht terugkeert naar de radiatorinlaat. Deze “korte cyclus” kan de inlaattemperatuur dramatisch verhogen, waardoor een kern met de juiste afmetingen ondermaats lijkt.
Ontwerpdetails die kopers moeten kopen, moeten er vroeg bij zijn
- Scheiding van in- en afvoerpaden (afstand en barrières)
- Strategie voor vrije ruimte en zuiverheid van lamellen/rooster (filters, toegangspanelen)
- Kanalisatiegeometrie die scherpe bochten direct na de ventilator vermijdt
- Servicetoegang voor batterijreiniging zonder de behuizing te demonteren
Voor grote programma's stemmen we de selectie van radiatoren vaak af met modellering van de luchtstroom in de luifel en valideren we deze vervolgens door te testen – dit vermindert verrassingen bij de inbedrijfstelling.
Wat u in een inkoopspecificatie moet zetten om “like-for-like”-verwarring te voorkomen
Kopers vragen soms alleen op basis van de buitenafmetingen om een “vervangende radiator”. Dat leidt tot ‘like-for-like’-quotes die mogelijk niet overeenkomen met de prestaties, drukval of duurzaamheid. Een betere specificatie maakt de evaluatie eerlijk en voorkomt verborgen downgrades.
Inkoopartikelen die de gaten dichten
- Vereiste warmteafvoer (kW) bij gespecificeerde omgevings- en luchtstroom/statische druk
- Koelvloeistofdebiet en maximaal toelaatbare drukval
- Details van de kernconstructie (buistype, vintype, rijen, materiaal) waren van cruciaal belang
- Testvereisten (lektestparameters, optionele thermische validatie)
- Leveringen op het gebied van verpakking, corrosiebescherming en documentatie
Met an annual production capacity of 150.000 eenheden/sets , hebben we geleerd dat duidelijke specificaties de snelste manier zijn om consistente kwaliteit te krijgen voor wagenparken met meerdere locaties, zonder de kosten op te drijven.
